   IC卡简介:

   IC卡是一种外形与信用卡一样,卡上含有一个符合ISO标准的集成电路芯片的卡片。IC卡有如下四大特点:

   存储容量大:其内部有RAM、ROM、EEPROM等存储器,存储容量可以到几兆字节,可存储文字、声音、图形、图象等各种信息。
   体积小,重量轻,抗干扰能力强,便于携带,易于使用。
   安全性高:IC卡从硬件和软件等几个方面实施其安全策略,可以控制卡内不同区域的存取特性。加密IC卡本身具有安全密码,如果试图非法对之进行数据存取则卡片自毁,不可再进行读写。
   对网络要求不高:IC卡的安全可靠性使其在应用环境中对计算机网络的实时性、敏感性要求降低,十分符合当前国情,有利于在网络质量不高的环境中应用。

   IC卡与磁卡相比它的优点有以下几点:
   IC卡的安全性比磁卡高得多,IC卡内的信息加密后不可复制,安全密码核对错误有自毁功能,而磁卡很容易被复制。
   IC卡的存储容量大,便于应用,方便保管。
   IC卡的防磁、防一定强度的静电,抗干扰能力强,可靠性比磁卡高,一般可重复读写10万次以上,使用寿命长。
   IC卡的读写设备比磁卡的读写设备简单可靠,造价便宜,容易推广,维护方便。

   缺点:
   主要是制造工艺比磁卡复杂,成本比较高。
   IC卡和磁卡比较,在抗破坏性和耐用性、存储容量和灵活性、安全性和保密性以及相关设备的成本上,性能价格比优于磁卡,因此IC卡正在更多的领域逐步取代磁卡,并进入许多新的领域。

   IC卡的分类:
   IC卡的外型与普通磁卡做成的信用卡十分相似,只是略厚一些。它的外型由一块塑料或PVC材料作成,通常还有各种印刷图案、文字和号码在上面,称做“卡基”;在“卡基”的固定位置上嵌装一种特定的IC芯片就成为我们通常所说的IC卡。根据嵌装的芯片不同就产生了各种类型的IC卡 按照操作方式不同分为接触卡、非接触卡和双界面卡;从功能上分为存储卡和CPU卡。存储卡有称Memory卡,简称M卡。非接触卡有称为射频卡。


   Memory one 封装图:









   SLE4428 卡简介
   一、主要指标

   ● 1024 字节的 EEPROM
   ● 1024 字节的写保护区(固化数据)
   ● 2 字节的密码,错误计数 8 次
   ●温度 35 ℃ ~80 ℃
   ●至少 100,000 次擦写循环
   ●至少 10 年数据保存期

   二、存储区分配

   见下图示:


   三、功能描述

   1 、 SLE4428 容量为 1Kbytes, 地址空间由 0~1023 。
   2 、所有数据除密码外 , 在任意情况下均可被读出 , 密码在核对正确后可以被读出。
   3 、所有数据包括密码本身在核对正确密码后可以写入或更改。
   4 、所有数据都可以按字节进行写保护,写保护后数据固化,任何情况下不可更改。
   5 、有一个密码出错计数器。地址是 1021 。初始值为 8, 密码核对出错一次 , 便减 1 。若计数器值为 0,
   则整张卡的数据被锁死 , 只可读出 , 不可写入或更改且无法继续核对密码 ; 若不为 0, 则只需有一次核对正确 , 计数器将恢复为初始值。
   6 、密码长度为 2bytes, 地址是 1022 、 1023 。共有 216 种组合 , 在密码核对正确之前 , 读这两地址的结果是 "00", 也无法写入和更改 ; 在密码核对正确后可以读出密码 , 也可更改密码 , 密码会一直有效至卡掉电为止。
   7 、唯一代码。地址 21~26 是卡的用户代码 , 该代码是全球唯一的用户代码 , 最大限度地保证用户的利益 , 此代码经固化写入后将不可更改。
   8 、地址 0~7, 21~26 出厂前已由厂家固化 , 不可更改。


   四、注意事项

   1 、 SLE4428 有三项安全机制 : 用户密码 , 唯一代码 , 固化写入。密码若未核对正确 , 则无法写入数据 , 写入的数据一经写保护 ( 固化 ) 则无法再更改。采用唯一代码作为系统所用 IC 卡的标识 , 可避免相同型号的假冒卡闯入系统。
   2 、 SLE4428 卡无需密码便可读出整张卡的数据 , 因此设计时要注意内容加密 , 以防破坏者辩识数据格式。
   3 、整张卡是不分区的 , 密码一经核对正确便可向任一地址写入或修改数据 , 因此设计时要注意适当固化数据和将数据内容加密 , 以防无意破坏数据或非法更改数据。
   4 、密码核对正确后 , 可被读出。因此设计时程序要能防止破坏者采用非法中断程序运行 , 直接去读取密码的方法来窃取密码。


   4442 IC卡简介:
     4442卡为256字节加密卡,存在读数据、写数据、保护数据以及密码操作。
     电气性能
      ●256×8位EEPROM
      ●字节直接寻址
      ●低地址32字节数据设不可恢复的写保护位
      ●32位保护位
      ●写数据操作结束标志
      ●符合7816-3标准的复位响应
      ●字节擦除然后写入时间:标准值25ms
      ●最少10000次的写擦除周期
      ●数据保存期:10年
     保密特性
      ●三字节的用户密码。
      ●密码核对正确前,全部数据只可读,不可改写。
      ●核对密码正确后可以更改数据,包括密码再内。
      ●错误计数器,初始值为3,密码核对出错1次,便减1,若计数器值为0,则卡自动锁死,数据只可读出,不可再进行更改也无法再进行密码核对;若不为零时,有一次密码核对正确,可恢复到初始值3。
      ●写保护区(前32个字节)的每一字节可单独进行写保护,进行写保护后,内容不可再更改(即固化数据)。
     程序员注意事项:
     1.除去写保护区的32字节,程序员可操作的只有224字节,写保护区只有一次写如机会,一般不使用。
     2.注意每次改写密码后,只有将卡下电后密码才会生效。
     3.密码为3字节也就是24个位,一般出使密码为'255255255',转换成16进制为六个F即'FFFFFF'
     市场上常用的芯片为西门子的SLE4442,也有使用国产复旦的FM4442和ATMEL的AM4442
     常应用与酒店门锁及储值卡系统应用
   M1卡:
   ◇ 芯 片:Philips Mifare 1 S50
   ◇ 存储容量:8Kbit ,16个分区,每分区两组密码
   ◇ 工作频率:13.56MHZ
   ◇ 通讯速度:106Kboud
   ◇ 读写距离:2.5—10CM
   ◇ 读写时间:1-2MS
   ◇ 工作温度:-20℃-85℃
   ◇ 擦写次数:>100000次
   ◇ 数据保存:>10年
   ◇ 规 格:0.87×85.5×54/ 非标卡
   ◇ 封装材料:PVC、PET、0.13铜钱
   ◇ 封装工艺:超声波自动植线/自动碰焊
   ◇ 制作标准:ISO 14443, ISO 10536
   ◇ 应用范围:企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理等非接触式射频卡
   芯片FM11RF08
   FM11RF08芯片是由复旦微电子股份有限公司设计的非接触式射频卡芯片,采用0.6微米CMOS EEPROM工艺,具有逻辑处理功能的多用途非接触式射频卡芯片,内含加密控制和通讯逻辑电路,具有极高的保密性能,适用于各类计费系统的支付卡的应用.

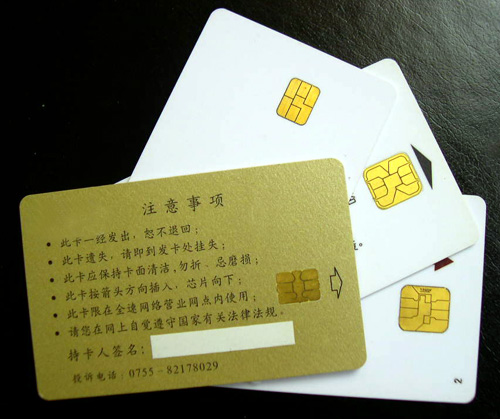

   接触式IC卡 成品图:
